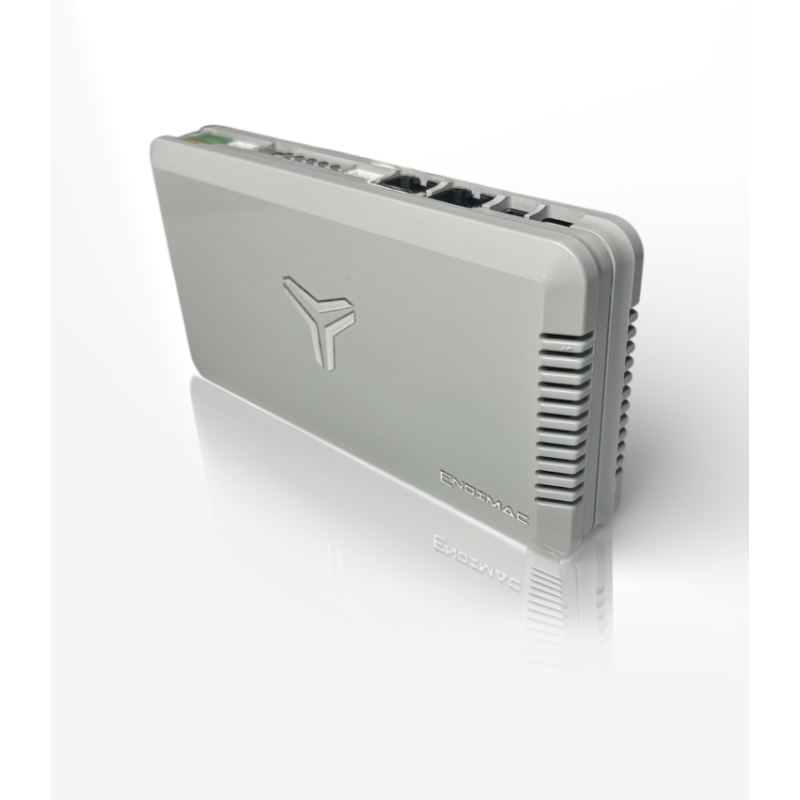

ENSolarX ver.5X Full EMS System, Moduł Wi-Fi, System Kontroli PV oraz energii elektrycznej.

ENSolarX – inteligentny system EMS do zarządzania energią z fotowoltaiki, falownika i magazynu energii

ENSolarX to nowoczesny system EMS (Energy Management System), który monitoruje przepływ energii i automatycznie steruje instalacją PV, falownikiem, magazynem energii oraz odbiornikami tak, aby zwiększać autokonsumpcję, ograniczać straty i lepiej wykorzystywać wyprodukowaną energię.

Co daje system EMS?

Porównanie wersji systemu EMS ENSolarX

✔ dostępne • ✖ niedostępne

Obsługiwane modele falowników

Deye 3-50KW LV & HV                 SunSynk 3-50KW LV & HV                       SOFAR                     IGrid              SMG II 8KW-11KW                        ISOLAR SMG-III

AN-EX-Pro-8200                      MPS-V-3200                        MPS-V-PLUS                                DAXTROMN

AXPERT  MAX II                  QOLTEC                       REVO II                   GROWATT SPF-5000                       VOLT

GROWATT  SPF-6000                EASUN SMH-III                     PowMr                       ANENJI                    Anern

GoodWe           SRNE           SANDISOLAR            Hoymiles           SOLAX

ENSolarX jako system EMS współpracuje z wieloma modelami falowników hybrydowych oraz BMS-ów, dzięki czemu może odczytywać kluczowe dane instalacji i na ich podstawie automatycznie sterować przepływem energii.

Osobna komunikacja z falownikiem i BMS-em pozwala systemowi jednocześnie analizować parametry produkcji, magazynu energii i pracy instalacji, co jest podstawą skutecznego działania EMS.

Schemat poglądowy podłączeń

W zależności od posiadanego falownika urządzenie należy podłączyć przez złącze 9-pinowe DB9 lub złącze RJ-45.

Podczas zamówienia należy zwrócić uwagę na gniazdo podłączeniowe do falownika. Przewód RJ45 znajduje się w zestawie z urządzeniem ENSolarX. Jeśli falownik jest wyposażony w złącze DB9, przewód można wykonać samemu (schemat przewodu jest zamieszony na dole strony).

ENSolarX komunikuje się z falownikami wykorzystującymi RS-232 lub RS-485 na protokole PI18, PI30 lub Modbus RTU. Poprawna komunikacja jest potwierdzana przez diody RX/TX.

Dzięki jednoczesnemu połączeniu z falownikiem, BMS-em, licznikiem energii i wyjściami sterującymi, ENSolarX działa jako centralny system EMS zarządzający energią w całej instalacji.

Podłączenie BMS DALY

BMS DALY do urządzenia ENSolarX należy podłączyć poprzez gniazdo miniUSB. Jest to to samo złącze, do którego standardowo podłączany jest moduł Bluetooth w BMS DALY.

Po podłączeniu przewodu do ENSolarX komunikacja zostaje wykryta automatycznie. Poprawne zestawienie połączenia sygnalizowane jest miganiem diod RX oraz TX na płytce urządzenia ENSolarX. Dzięki bezpośredniej komunikacji z BMS DALY system ENSolarX uzyskuje dostęp do kluczowych parametrów magazynu energii, takich jak napięcia cel, prąd, temperatura, stan naładowania (SOC) oraz status zabezpieczeń.

Integracja z BMS DALY umożliwia automatyczne zarządzanie energią, zabezpieczenie magazynu przed nieprawidłową pracą oraz wykorzystanie danych BMS w algorytmach sterowania, np. ładowaniu, rozładowaniu i przekierowaniu nadwyżek energii.

Podłączenie BMS JK / SEPLOS / PACE

BMS JK do urządzenia ENSolarX należy podłączyć przez 4-pinowe gniazdo oznaczone na zdjęciu poniżej jako GPS. Opisy tego gniazda różnią się w poszczególnych wersjach tych BMS-ów. BMS powinien zostać automatycznie wykryty przez ENSolarX, o czym będą świadczyć mrugające obydwie diody RX i TX na płytce ENSolarX. Podczas zamówienia należy zwrócić uwagę na sposób podłączenia BMS-a, ponieważ przewód podłączeniowy do BMS nie znajduje się w zestawie. Przewód do BMS JK ze złączem GPS jest dostępny osobno na tym sklepie, natomiast przewód do podłączenia BMS JK inverterowego na RS485, SEPLOS oraz PACE to zwykły przewód internetowy ze złączem RJ45.

Tip: Jeśli po podłączeniu nie widzisz danych, sprawdź polaryzację A/B (RS485), typ przewodu oraz ustawienia protokołu w aplikacji.

Wyjścia SSR / MODBUS / 0–10V

To właśnie ta sekcja sprawia, że ENSolarX działa jak prawdziwy system EMS. Urządzenie może automatycznie sterować odbiornikami energii przez wyjścia SSR, komunikację MODBUS oraz płynne wyjście analogowe 0–10V, dzięki czemu nadwyżki energii z fotowoltaiki mogą być wykorzystane lokalnie zamiast trafiać do sieci.

GND Masa (wspólny minus)

0–10V (010) Wyjście analogowe 0–10V do płynnej regulacji, np. sterowania grzałką

Temper 1,2,3 Wejścia 3 opcjonalnych czujników temperatury

A / B (MODBUS) Magistrala MODBUS do integracji, np. Home Assistant

R1 – R6 (SSR 12V) Wyjścia 12V do sterowania przekaźnikami SSR i urządzeniami peryferyjnymi

EMS w praktyce: Wyjście 0–10V umożliwia płynne sterowanie mocą odbiornika, np. grzałki, dzięki czemu ENSolarX może inteligentnie przekierowywać nadwyżki energii i zwiększać autokonsumpcję.

Sterowanie Sonoff

ENSolarX może wykorzystywać przekaźniki Sonoff jako element wykonawczy systemu EMS, automatycznie załączając wybrane odbiorniki wtedy, gdy w instalacji pojawia się nadwyżka energii.

Dzięki integracji z Sonoff system zapewnia większą elastyczność w automatyzacji domu i instalacji przemysłowych. Użytkownik może sterować grzałkami, odbiornikami oraz innymi urządzeniami z dowolnego miejsca.

Dzięki temu system może nie tylko monitorować instalację, ale też aktywnie sterować zużyciem energii i zwiększać autokonsumpcję bez konieczności rozbudowanego okablowania.

Licznik energii

Podłączenie licznika energii pozwala systemowi ENSolarX jeszcze dokładniej działać jako EMS, ponieważ urządzenie widzi rzeczywisty przepływ energii w instalacji i może precyzyjniej sterować odbiornikami, nadwyżkami oraz autokonsumpcją.

Do podłączenia wystarczą dwa przewody komunikacyjne A oraz B podłączone do odpowiednich zacisków w urządzeniu ENSolarX. Aby aktywować odczyt danych, w aplikacji ENSolarX w zakładce NRG należy ustawić opcję „Użyj danych z: Energy Meter”.

Rekomendowany model: L3F1946 – komunikacja poprzez protokół MODBUS. Dzięki danym z licznika EMS może podejmować lepsze decyzje dotyczące załączania odbiorników, przekierowania energii oraz optymalizacji pracy całego systemu.

Zawartość zestawu

• Urządzenie ENSolarX w wybranej wersji
• Przewód USB-C do zasilania ENSolarX (urządzenie zasilane jest z zasilacza lub ładowarki USB 5V; zasilacz nie znajduje się w zestawie)
• Przewód RJ45 - RJ45 do podłączenia falownika
• Zestaw złącz do podłączenia wyjść (wtyczki oraz blaszki do zarobienia dowolnego wyjścia)

ENSolarX – nowoczesny system EMS dla fotowoltaiki i magazynów energii
