ENSolarX ver.5X Basic Moduł Wi-Fi, System Kontroli PV, BMSa oraz Invertera Solarnego

499,00 zł
Brutto

ENSolarX monitowanie oraz zarządzanie systemem Fotowoltaicznym, Falownikiem Solarnym oraz magazynem energii.

Urządzenie umożliwia zdalna kontrole oraz konfiguracje parametrów trzech urządzeń.

1.Umożliwia kontrole oraz konfiguracje Falownika Solarnego.

2.Umożliwia kontrole oraz konfiguracje parametrów systemu zarządzania magazynem energii BMS (Battery Management System)

Ilość
In Stock

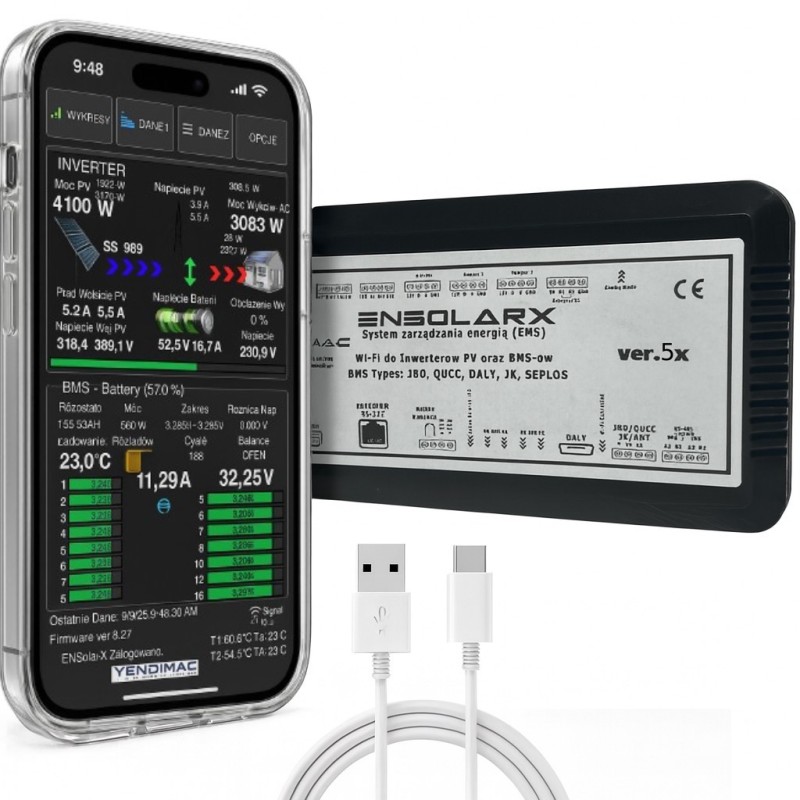

ENSolarX to moduł Wi-Fi umożliwiający monitowanie oraz zarządzanie systemem Fotowoltaicznym, Falownikiem Solarnym oraz magazynem energii.

Urządzenie umożliwia zdalna kontrole oraz konfiguracje parametrów trzech urządzeń.

1.Umożliwia kontrole oraz konfiguracje Falownika Solarnego.

2.Umożliwia kontrole oraz konfiguracje parametrów systemu zarządzania magazynem energii BMS (Battery Management System)

3.Umożliwia kontrole oraz konfiguracje sterownika Rekuperacji Rekuset.

4.Urządzenie obsługiwane przez aplikacje na PC lub telefon w systemie Android.

5.W ostatniej aktualizacji dodano obsługę BMS-ow DALY oraz poprawiono komunikacje

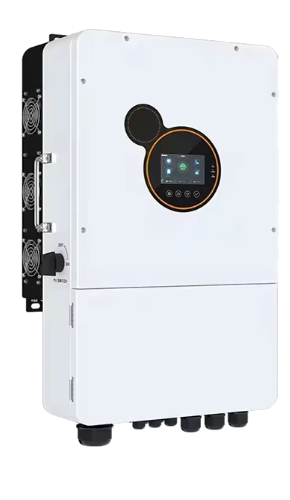

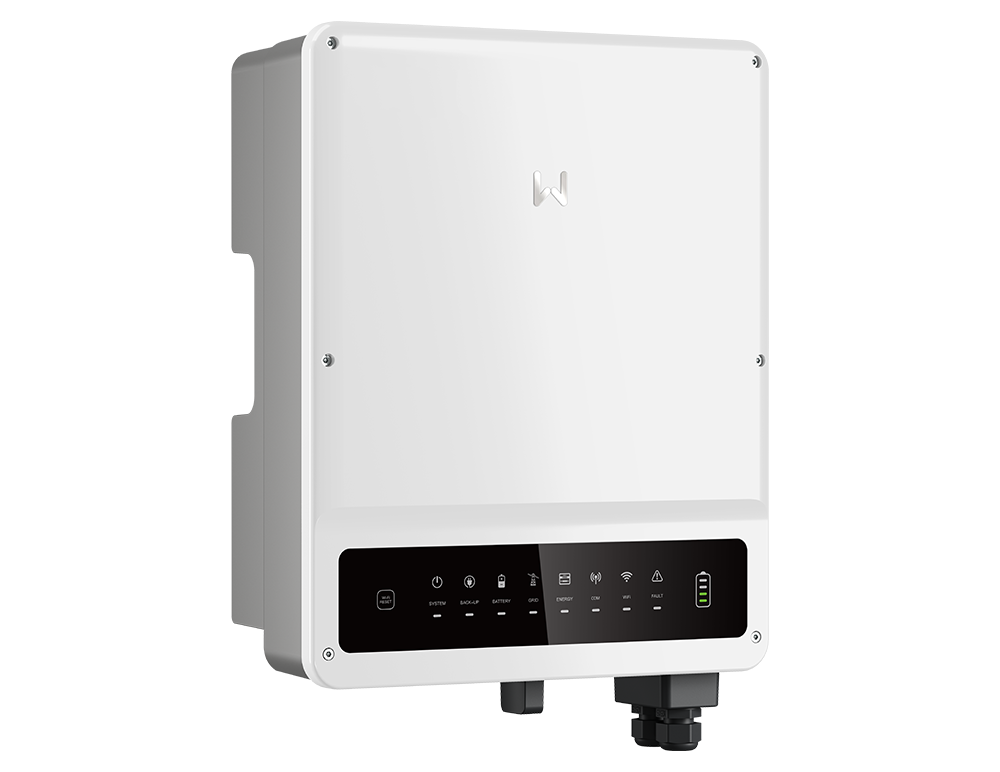

Obsługiwane Modele Falowników

obslugiwane falowniki

AN-Ex-Pro8200.jpgMPS-V-3200-24.pngMPS plusDaxtromn

AN-EX-Pro-8200                                       MPS-V-3200                                    MPS-V-PLUS                            DAXTROMN

AXPERT MAXQOLTECREVO 2GROWATT inverter

AXPERT MAX II                          QOLTEC                           REVO II                         GROWATT                                       VOLT

IGRID

IGrid

Urządzenie ENSolarX obsługuje Hybrydowe Falowniki Solarne Marek Easun, Powland oraz BMS-y firmy QUCC, JBD, ANT, DALY, JK  (maksymalna ilość cell 16)

Podłączenie Falownika oraz BMS-a z modułem ENSolarX realizowane jest przez magistrale RS-232. Urządzenie posiada 2 osobne wejścia do obsługi Falownika oraz BMS-a.

Opis Programu Zarządzającego ENSolarX

Zakładka POWER STATUS wyświetla dane ze sterownika Rekuset jeśli taki został zainstalowany. Jeśli w systemie sterownik RekuSet jest niezainstalowany zakładka ta nie będzie obsługiwana.

W zakładce POWER STATUS wyświetlane są informacje o stanie czujników atmosferycznych oraz dane o zużyciu energii elektrycznej w danym momencie oraz wykresy zużycia dniowego oraz miesięcznego. Dane o zużyciu w tej zakładce pobierane są z zewnętrznego licznika który wysala dane wyjściem impulsowym do sterownika Rekuset.

Możliwość sterowania wyjściami np zraszaczami ogrodowymi.

Zakładka INVERTER wyświetla aktualne dane z falownika Solarnego oraz modułu BMS , informacje takie jak:

- Aktualna produkcja z Paneli Fotowoltaicznych.

- Bieżąca konsumpcja.

- Poziom Napięcia w sieci oraz na wyjściu Falownika.

- Napiecie Baterii.

- Procent obciążenia.

- Temperatura Radiatora Falownika.

- Poziom naładowania akumulatorów.

- Pozostała ilość energii w akumulatorach

- Poziom naładownia poszczególnych cel

- Rożnicę napiec pomiędzy celami.

- Itp..

Zakładka REKUSET wyświetla aktualne dane ze sterownika rekuperacji Rekuset.

Zakładka OPTIONS  to konfiguracja ustawień, parametrów pracy falownika Solarnego oraz modułu BMS.

- Konfiguracja połączenia sieciowego oraz internetowego modułu EnsolarX.

Poniżej przedstawiono schemat poglądowy podłączeń poszczególnych modułów.

ENSolarX nie wymaga podłączenia wszystkich modułów, możliwe jest podłączenie tylko jednego urządzenia do analizy danych tj może być podłączony jedynie falownik bez BMSa lub BMS bez falownika.

Jeśli dane urządzenie peryferyjne niezostanie podłączone to w aplikacji jedynie nie będą wyświetlane dane z urządzenia niepodłączonego natomiast pozostałe komponenty będą wykonywać komunikacje z urządzeniem ENSolarX

W zależności od posiadanego falownika urządzenie należy podłączyć przez złącze 9pinowe DB9 lub złącze RJ-45 .

Podczas zamówienia należy podać w polu komentarze informacje do jakiego Falownika będziemy podłączać ENSolarX aby dołączyć kabelek połączeniowy do złącza DB9 lub RJ-45. Urządzenie ENSolarX komunikuje się z falownikami wykorzystującymi komunikacje RS-232 na protokole PI30 ub Modbus RTU. Po podłączeniu falownika do urządzenia ENSolarX prawidłowa komunikacja jest potwierdzana przez obydwie diody RX TX umieszczone ponad złączem do falownika na płytce ENSolarX.

Podłączenie BMSa DALY.

BMS DALY do urządzenia ENSolarX należy podłączyć przez gniazdo miniUSB, czyli wtyczkę miniUSB którą jest podłączany Bluetooth należy podłączyć do gniazda miniUSB urządzenia ENSolarX. BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX ,TX ponad gniazdem miniUSB na płytce ENSolarX

Podłączenie BMSa JK.

BMS JK do urządzenia ENSolarX należy podłączyć przez 4pinowe gniazdo oznaczone na zdjęciu poniżej jako RS485. opisy tego gniazda różnią się w poszczególnych wersjach tych BMS-ow   BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX ,TX ponad gniazdem miniUSB na płytce ENSolarX. Podczas zamówienia należy podać w polu komentarze informacje do jakiego BMSa będziemy podłączać ENSolarX żeby dołączyć kabelek połączeniowy do JK.

Podłączenie BMSa QUCC, JBD.

BMS QUCC oraz JBD do urządzenia ENSolarX należy podłączyć przez 4pinowe zlacze Bluetooth , czyli należy odłączyć płytkę bluetooth oraz podłączyć ten kabelek do złącza oznaczonego BMS na płytce ENSolarX.   BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX TX ponad gniazdem miniUSB na płytce ENSolarX.

Podłączenie przekaźników oraz grzałek pod wyjścia SSR (wyjście 11)

oraz aktywnego balansera.

GND – Masa.

010 – Napięciowe wyjście analogowe od 0 do 10V.

Wyjście służące do płynnej regulacji np. Falownikiem w celu przekierowania nadmiaru energii elektrycznej na urządzenia dodatkowe np. grzałka.

NC- Nieużywane.

A – B Wyjście MODBUS do integracji z aplikacjami do inteligentnego zarzadzania domem np. Home Assistant.

R1 do R6 – Wyjścia 12V przekaźników SSR do sterowania urządzeniami peryferyjnymi.



Podłączenie dwukierunkowego licznika energii.

Aby podłączyć zewnętrzny licznik Energii elektrycznej w celu monitorowania instalacji elektrycznej oraz fotowoltaicznej należy podłączyć przewody A oraz B do styków w urządzeniu ENSolarX oznaczonymi również A B.

Wystarczy podłączenie tych dwóch przewodów.

Aby monitorować dane z urządzenia należy w zakładce NRG aplikacji ENSolarX zaznaczyć w polu „Użyj Danych z” „Energy Meter”

Jako przykładowy licznik proponuje się podłączenie licznika L3F1946, Licznik komunikuje się protokołem MODBUS.

Specyficzne kody

EAN13
4103175658383
Nowy

Pliki do pobrania

Instrukcja Aktualizacji Firmware

Instrukcja jak zaktualizowac oprogramowanie Firmware urzadzenia oraz karty Wi-Fi

Pliki do pobrania (1.61MB)

Wi-Fi Firmware do ver 4X

Oprogramowanie Firmware dla modułu Wi-Fi ESP-07

Pliki do pobrania (1MB)

ENSolarX Firmware 4X ver.4.73

Firmware ENSolarX do wersji sprzetowej 4.0 lub wyzszej Aktualizacja Wykresow oraz komunikacji

Pliki do pobrania (273.44KB)

ENSolarX Firmware 5X ver.5.73

Firmware ENSolarX do wersji sprzętowej 5.0 lub wyższej. Dodano protocol PI18. Poprawiono procedury komunikacyjne

Pliki do pobrania (276.15KB)

Czujnik Słońca SX1

Instrukcja Obsługi czujnika slonca.

Pliki do pobrania (586.32KB)
